Weichenantriebe (Typ: Doppelspulenantrieb) Weichenantriebe (Typ: Servoantrieb)



• Weichenantriebe (Typ: Doppelspulenantrieb)

Es werden zwei Arten von Weichenantrieben verwendet. Im sichtbaren Bereich (mit Ausnahme des Nebenbahnhofs) sind durchgängig Antriebe PM1 von Gaugemaster (Suchwort: seep) verbaut. Im Schattenbahnhof fanden ausnahmslos Servos Verwendung. Bei den Gaugemaster-Antrieben handelt es sich um kräftige Zweispulen-Antriebe aus England ohne Endabschaltung, die in der Lage sind, die Peco-Weichen nebst ihrer Feder für den Zungenandruck umzustellen. Die fehlende Endabschaltung ist kein Problem, da die Steuerung dafür sorgt, dass stets nur kurze Impulse an die Antriebe gelangen; die Endabschaltung ist sozusagen in der Steuerung integriert. Wer von Hand über Taster schalten möchte, sollte darauf achten, dass wirklich nur sehr kurze Impulse an die Antriebe gehen; längeres Festhalten eines Tasters (oder auch unbeabsichtigtes Klemmen des Tasters) lässt die Antriebe garantiert abrauchen.

Problematischer ist schon, dass diese Antriebe gut 2 A ziehen. Um ein sicheres Schalten zu gewährleisten, musste ich einen stärkeren Trafo zur Versorgung der Weichenantriebe in meine Stromversorgung einbauen, der 24 V Ausgangsspannung liefert (anstelle der üblichen 18 V). Die Antriebe verfügen über einen Umschaltkontakt, der zur Polarisierung der Herzstücke herangezogen werden kann. Auf meiner Anlage erfolgt die Polarisierung im sichtbaren Bereich allerdings über die Weichenzungen. Die Umschaltung wird nicht genutzt.

Achtung!

Die Umschaltung der Herzstückpolarisierung geschieht auf sehr simple Art und Weise. Am Stelldraht ist unten ein kleiner, metallischer Ring befestigt, der beim Umstellen die darunter liegenden Kontaktbahnen wechselt. (Siehe untenstehendes Bild). Ich habe diese Umschaltung testweise auf meiner Testanlage eingesetzt und musste feststellen, dass es passieren kann, dass durch das Schleifen des Metallrings über die Kontaktbahnen gelegentlich ein Stück aus einer Bahn herausgebrochen war. Damit war die sichere Kontaktierung nicht mehr gewährleistet.



	Gaugemaster Doppel-Spulen-Weichenantrieb PM1. Vorn erkennt man die Lötpads für die Beschaltung des Antriebes. Maße: ca. 55 mm x 15 mm. Der Stelldraht ist ca. 50 mm lang und hat eine Stärke von 1,0 mm.
	Schaltplan für die Beschaltung des Weichenantriebes einschließlich der Herzstück-Polarisierung.   (Für ein größere Darstellung bitte auf das Bild klicken)

Diese Weichenantriebe sind jedenfalls eine platzsparende Alternative zu anderen mechanischen Antrieben und dazu - unter Berücksichtigung der integrierten Umschaltkontakte - unschlagbar preiswert. Seit einiger Zeit bietet DM-Toys diese Antriebe für knapp 5,-- EUR pro Stück an. Damit ist es nicht mehr nötig, den etwas umständlicheren Weg einer Bestellung in England zu beschreiten.

Allerdings ist es mitunter ein wenig fummelig, diese Antriebe sauber unter der Platte zu justieren.

Der Stelldraht ist mit gewöhnlichen Seitenschneidern schwer zu bezwingen. Insoweit empfiehlt es sich, den Antrieb probehalber durch die Stellschwelle der Weiche zu führen und die Stelle zu markieren, an der der Stelldraht abgeschnitten werden soll. Danach habe ich den Stelldraht mit einer Diamant-Trennscheibe in der Proxxon außerhalb der Anlage gekürzt.

Dennoch gebe ich heute eindeutig den Servo-Antrieben den Vorzug. Dass bisher im sichtbaren Bereich keine Servos verbaut sind, ist ausschließlich dem Umstand geschuldet, dass die Gaugemaster bereits verbaut waren, als ich die Anlage erwarb.



Die aus anderen Bereichen des Modellbaues stammenden Servo-Antriebe sind aus verschiedenen Gründen das non-plus-ultra als Weichenantrieb.

• Servos sind sehr langlebig
• Servos laufen zuverlässig und störungsfrei
• Servos sind beim Schalten sehr leise
• Die Stellgeschwindigkeit kann variabel eingestellt werden. Es wird damit vorbildgerechtes Umlaufen der Weichenzungen erreicht
• Die Endlagen der Weichenzungen können für jede Weiche individuell fest eingestellt werden. Die Weichenzungen werden kraftvoll in ihrer jeweiligen Lage an die Backenschienen angedrückt. Ein durch Züge oder andere äußere Einflüsse bedingtes, ungewolltes Verstellen der Weiche ist dadurch nahezu ausgeschlossen.

Im sichtbaren Bereich meiner Anlage wären sie eigentlich unverzichtbar, aber ein nachträglicher Umbau der bereits fertig gestalteten und eingeschotterten Weichenstraßen hätte zu viele Schäden anrichten können. Die Servos sind auch nicht stark genug, um die Weiche im Originalzustand zu schalten (was auch wenig Sinn hätte, weil dann der Effekt einer langsam umlaufenden Weichenzunge dahin wäre). Es müsste daher nachträglich die Andruckfeder ausgebaut werden - im fertiggestellten Bereich der Anlage ebenfalls nicht unproblematisch. Darum habe ich darauf verzichtet - schweren Herzens. In den neu gebauten Schattenbahnhöfen wurden allerdings konsequent Servos verbaut, um gerade in diesen etwas schwerer zugänglichen und einsehbaren Bereichen für ein Maximum an Betriebssicherheit zu sorgen.

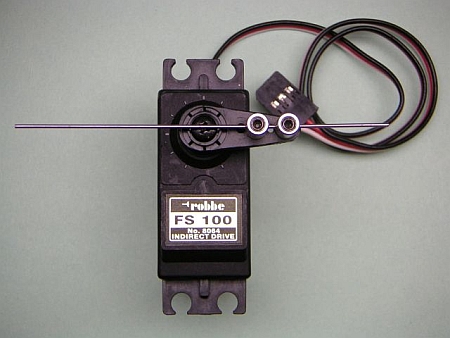

	Robbe Servo FS 100 Ein robuster und zuverlässiger Servo aus dem Modellbaubereich. Abgebildet ist er hier mit montiertem Stelldraht. Der Stelldraht aus Federstahldraht hat eine Stärke von 0,8 mm. Befestigt ist er mittels zweier Gestängeanschluss-Buchsen, die im Stellarm des Servos verschraubt werden. Hier ist noch die einfache Ausführung zu sehen, bei der der Stelldraht unmittelbar in den Buchsen befestigt wurde. Um die Stellkräfte besser übertragen zu können, wurde der Stelldraht später in eine Messingbuchse eingelötet und mit zwei speziellen Schräubchen am Stellarm befestigt. Den Stelldraht nebst Montagematerial habe ich zusammen mit der Servo-Ansteuerung von         W. Koehne bezogen.
Technische Daten:
Stellkraft = 24 Ncm (bei 4,8V). Universell einsetzbar im gesamten Modellbaubereich. Die Abtriebsachse ist zur Aufnahme der radialen Kräfte mit einer Kunststoff-Lagerbuchse versehen. Mit drahtloser Montagetechnik, dadurch hoheVibrationsbeständigkeit. Abmessungen: 40.4 x 19.8 x 36.0 mm Masse/Gewicht: 44.40 pond/g Betriebsspannung: 4.8 - 6.0 Volt, Nennspannung: 4.80 Volt Stellkraft: 24.00 Ncm, Geschwindigkeit: 0.21 Sek/45°



Im Bild links sieht man das Messingröhrchen und die Befestigung am Stellarm. Daneben sind die Flansche zur Befestigung des Stelldrahtes mit am Servo montiertem Stellarm zu sehen. Bilder: W. Koehne

Bei Weichenstraßen geht es in der Regel eng unter der Platte zu. Wer nicht mit komplizierten Konstruktionen für die Übertragung der Stellvorgänge zwischen Stellschwelle der Weiche und Servo arbeiten möchte, kann auch einen wesentlich kleineren Servo benutzen, der dennoch für den vorgesehenen Zweck kräftig genug ist. Diese Servos kosten so um die EUR 5,-- bis EUR 9,--.

	Ein Mini-Servo "Jamara xt mini Blue"
Technische Daten:
Stellzeit (Sek./60°) 0,16 Stellkraft (kg/cm) 2,0 Abmessungen L/B/H/ (mm) 29x13x28 Nennspannung (V) 4,8 Kunststoffgetriebe Gewicht (g) 18



	Ein Mini-Servo "Futaba Mini Servo ES-05 JR"
Technische Daten:
Stellzeit (4,8V) : 0,17s Stellmoment (4,8V) : 10Ncm Abmessungen L/B/H (mm) 22,6 x 12,8 x 23,3 Kunststoffgetriebe Gewicht (g) 8
